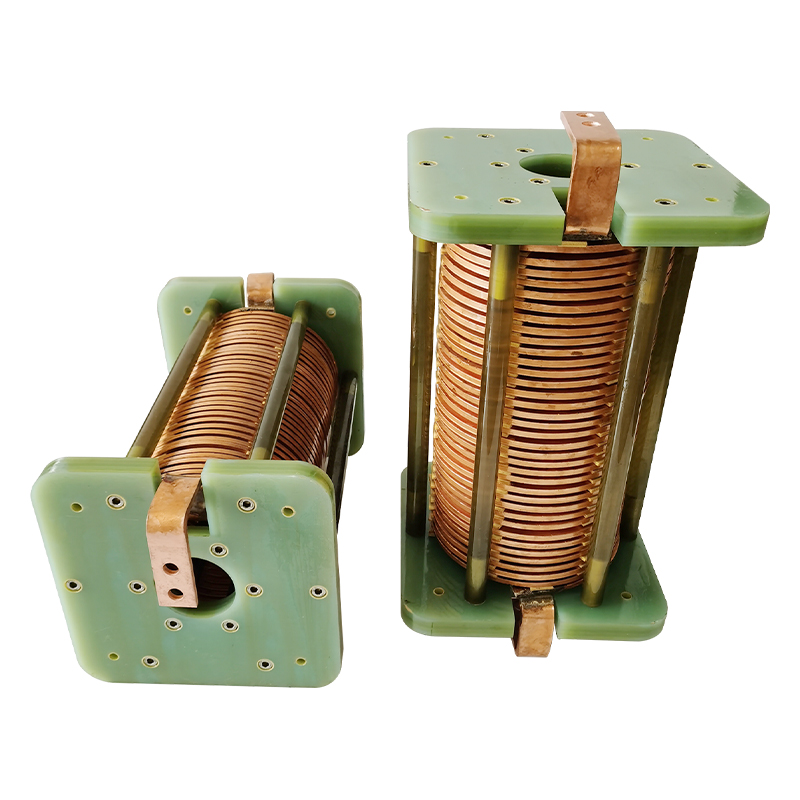

Réacteur à noyau d'air 1Khz

Dans les systèmes électriques, l'Air Core Reactor sert de dispositif haute tension critique, remplissant des fonctions essentielles telles que la limitation des courants de court-circuit, la compensation de la puissance réactive et le déphasage. Sa particularité réside dans le circuit de flux magnétique formé dans l’air, d’où son nom. Vous trouverez ci-dessous un aperçu complet des caractéristiques détaillées du réacteur :

Conception sans huile et caractéristiques d'inductance linéaire : L'élimination des problèmes tels que les fuites d'huile et l'inflammabilité associés aux réacteurs traditionnels immergés dans l'huile garantit un fonctionnement sans huile, garantissant ainsi des niveaux de sécurité élevés. De plus, l’absence de noyau de fer empêche efficacement la saturation magnétique, garantissant ainsi des changements d’inductance stables et linéaires.

Optimisation assistée par ordinateur : L'utilisation d'une technologie informatique avancée pour une optimisation précise des réacteurs à air de type sec permet une configuration rapide et précise des paramètres structurels souhaitables adaptés aux besoins individuels des utilisateurs.

Enroulements multicouches et excellente dissipation thermique : l'utilisation d'une structure cylindrique avec plusieurs couches d'enroulements parallèles et des conduits ventilés entre les sections d'enroulement améliore considérablement l'efficacité de la dissipation thermique, réduisant notamment les températures des points chauds de l'équipement.

Enroulements de conducteurs à petite section transversale : des conducteurs ronds sélectionnés à petite section enroulés en brins parallèles réduisent considérablement les courants de Foucault et les pertes magnétiques parasites, améliorant ainsi l'efficacité énergétique.

Technologie d'encapsulation et de durcissement à haute résistance : les enroulements externes sont étroitement encapsulés avec de la fibre de verre en résine époxy imprégnée et durcis à haute température, garantissant une intégrité et une résistance mécanique exceptionnelles pour résister aux impacts de courant de courte durée.

Borniers en forme d'étoile en aluminium : fabriqués à partir d'aluminium à haute résistance, ces borniers stabilisent davantage la structure et réduisent les pertes par courants de Foucault.

Protection résistante aux UV : des revêtements protecteurs spéciaux anti-UV et anti-âge appliqués sur les surfaces internes et externes du réacteur offrent une forte adhérence et une résilience contre les conditions météorologiques extérieures difficiles, garantissant une durabilité à long terme.

Options d'installation flexibles : diverses méthodes d'installation sont proposées, notamment des configurations verticales triphasées, en zigzag ou linéaires, adaptées à une utilisation en extérieur, réduisant considérablement les coûts d'investissement en infrastructure.

Fonctionnement sûr et silencieux : le réacteur à noyau d'air démontre des niveaux élevés de sécurité et de fiabilité pendant le fonctionnement, avec des niveaux de bruit minimes et de faibles exigences de maintenance.

Conception d'inductance réglable : les niveaux d'inductance du réacteur à noyau d'air peuvent être ajustés de manière flexible en fonction des besoins de l'utilisateur, avec une plage réglable allant jusqu'à 5 % ou plus, pour répondre à divers besoins d'application dans différents scénarios.
