Comment le réacteur filtrant LCL 208A réalise-t-il un filtrage efficace des points multi-résonance? ​

Dans les systèmes électriques modernes, les problèmes harmoniques posent un sérieux défi à la qualité de l'énergie et à la stabilité du fonctionnement de l'équipement. En tant que dispositif de filtrage avancé, le réacteur filtre LCL 208A (avec condensateur) utilise une conception structurelle unique pour former plusieurs points de résonance en utilisant le condensateur moyen et deux inductances pour montrer d'excellentes performances dans la suppression harmonique. ​

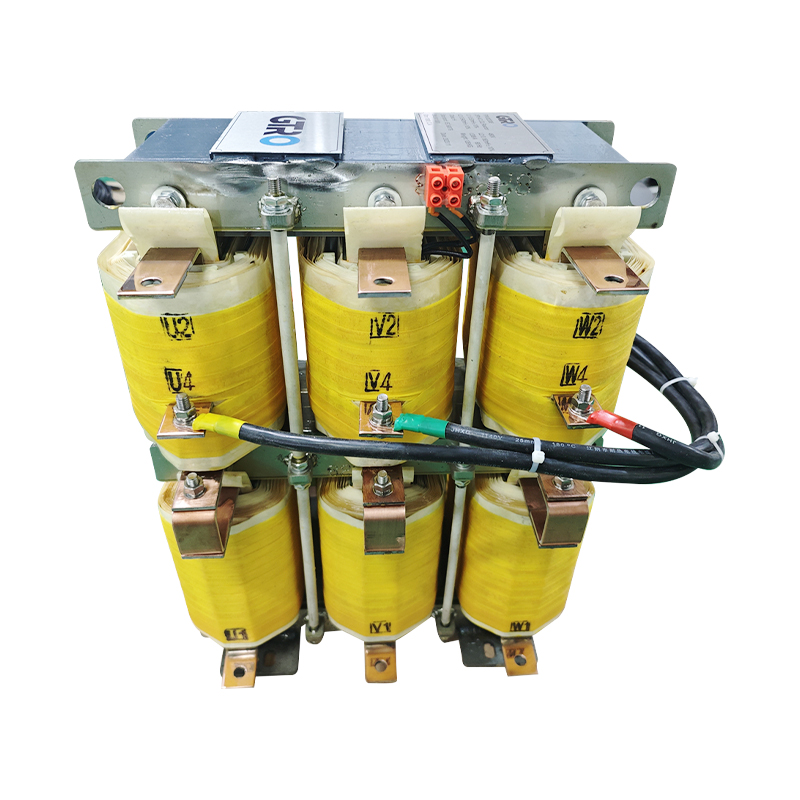

La structure centrale du réacteur filtre LCL 208A se compose de deux inductances et d'un condensateur intermédiaire. Cette topologie LCL est considérablement différente des dispositifs de filtrage traditionnels. Les deux inductances sont situées des deux côtés du condensateur, et ensemble, ils construisent un réseau électrique complexe et sophistiqué. Lorsque le courant ou le signal de tension dans le système d'alimentation circule à travers le réacteur, les composants harmoniques s'y trouvent confronteront à un "système d'obstruction" soigneusement conçu. ​

D'après le principe de base, l'inductance a un effet obstructif sur le changement actuel, et sa réactance inductive est proportionnelle à la fréquence actuelle; Alors que le condensateur a un effet tampon sur le changement de tension et la réactance capacitive est inversement proportionnelle à la fréquence de courant. Dans le réacteur filtre LCL 208A, la combinaison du condensateur moyen et des inductances des deux côtés crée plusieurs fréquences de résonance. Lorsqu'un courant harmonique ou un signal de tension d'une fréquence spécifique entre dans le réacteur, une forte réponse électromagnétique est déclenchée au point de résonance correspondant. À un certain point de résonance, les impédances du condensateur et de l'inductance correspondent les unes aux autres, de sorte que le courant harmonique de cette fréquence forme une boucle presque court-circuite à l'intérieur du réacteur, qui est consommée et supprimée en grande quantité et ne peut pas continuer à s'écouler dans d'autres parties du système électrique.
​
Cette conception de points multi-résonants apporte des avantages significatifs au réacteur filtre LCL 208A. Dans les systèmes d'alimentation réels, les composants harmoniques sont complexes et diversifiés, contenant souvent des harmoniques de plusieurs fréquences différentes. L'équipement filtrant traditionnel ne peut être conçu que pour une seule fréquence de résonance, il est donc difficile de supprimer pleinement et efficacement toutes les harmoniques face à un environnement harmonique aussi complexe. Le réacteur filtre LCL 208A, avec ses multiples points de résonance, peut supprimer simultanément les harmoniques de plusieurs fréquences différentes de manière ciblée. Qu'il s'agisse des 3e, 5e, 7e harmoniques courantes ou des harmoniques plus élevées, ils peuvent être efficacement affaiblis aux points de résonance correspondants. Cela signifie que le réacteur peut améliorer considérablement la qualité d'énergie du système d'alimentation et rapprocher les formes d'onde de courant et de tension de l'onde sinusoïdale idéale. ​

Dans la production industrielle, l'utilisation d'un grand nombre d'équipements électroniques électriques a conduit à un problème de plus en plus grave de pollution harmonique. Par exemple, lorsque le convertisseur de fréquence ajuste la vitesse du moteur, il générera de nombreuses harmoniques. Si ces harmoniques ne sont pas efficacement contrôlées, elles endommageront le moteur lui-même et d'autres équipements dans le même réseau d'alimentation. Le moteur peut avoir un chauffage supplémentaire et une augmentation des vibrations, ce qui raccourcira la durée de vie et augmentera les coûts d'entretien. Le réacteur filtre LCL 208A peut supprimer pleinement les diverses harmoniques générées par le convertisseur de fréquence dans cet environnement industriel complexe, assurer le fonctionnement stable du moteur et d'autres équipements et améliorer la fiabilité et l'efficacité de la production industrielle. ​

Dans le domaine de la production d'énergie des énergies renouvelables, le Réacteur filtre LCL 208A joue également un rôle important. L'onduleur photovoltaïque dans le système de production d'énergie photovoltaïque solaire et le convertisseur dans le système de production d'énergie éolienne généreront inévitablement un grand nombre d'harmoniques dans le processus de conversion de la puissance CC en puissance AC. Si ces harmoniques sont directement injectées dans le réseau électrique, elles auront un impact négatif sur la stabilité et la qualité de l'énergie du réseau électrique et peuvent même provoquer une défaillance du réseau électrique. Le réacteur filtre LCL 208A peut supprimer efficacement les harmoniques complexes générées par de nouveaux équipements de production d'énergie énergétique dans une large gamme de fréquences à travers ses caractéristiques de points multiples, garantissant que l'énergie électrique est liée au réseau électrique dans un état de haute qualité et promouvant le développement sain de la nouvelle industrie de la production d'énergie.
